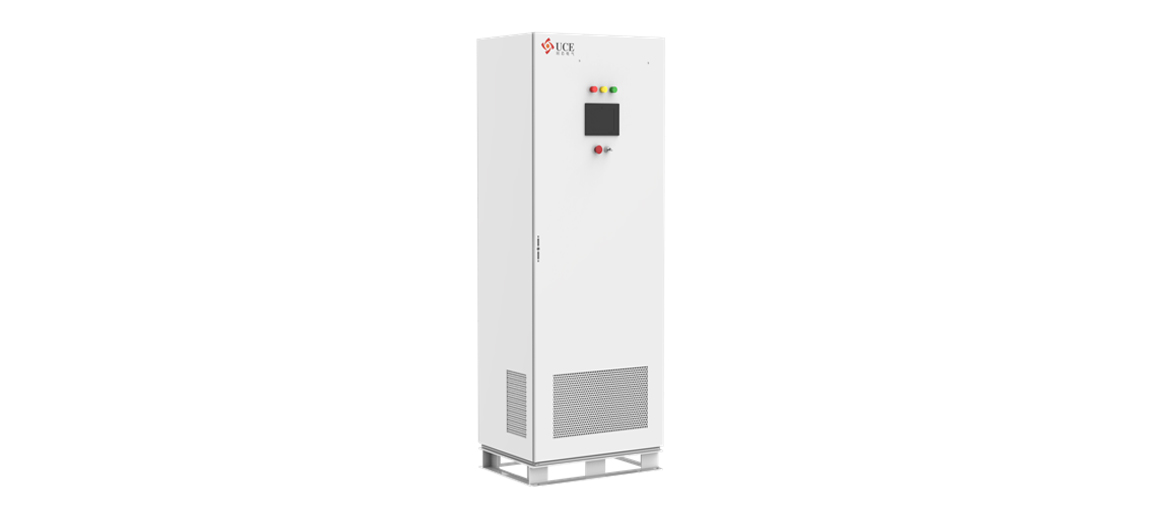

  • 名称: GS系列双向程控交流源
  • 编号: a001
  • 浏览次数: 2143

资料下载


主要特点

提供30kVA180kVA多个功率等级

三相电压独立可调

序列编程,设定不同电压、频率时长的步骤

支持能量双向电流流动

完成低电压穿越试验

具有同步触发功能

可模拟电子孤岛装置代替传统孤岛装置

可模拟电网线路阻抗和并网变压器阻抗

可定制更高功率等级至3MVA

产品介绍

GS系列双向程控交流电源包含0-30KVA0~180KVA的多个功率范围的型号,使用先进的PWM技术,将0-180KVA的功率输 出集成在一个尺寸仅600~1200mm宽,1800mmB , 600mm深的机柜当中;同时提供RS232, RS485,CAN,Ethernet等多种 通讯接口,方便用户进行自动化测试。

GS系列交流源是一款高性能、多功能的电网模拟器,能够模拟电压跌落、频率偏移、三相不平衡以及电压畸变等常见电网现象,还能够横拟电子孤?和实际电网容置及线路阻抗。

1) 输出三相对称、具有额定幅值和频率的正弦电压。

2) 模拟电网电压跌落和电压变动功能。输出电压可以在任意时刻跌落和恢复,跌落深度和持续时间可以根据测试要求自甶设定,对于不平衡跌落,每一相的跌落深度可以任意设定。

3) 横拟电网电压频率偏移功率,可以实现电压频率的突变和渐变,对于频率突变,要求在任意时刻对于频率的渐变情况,渐变时间可设,频率变化后的持续时间可以自由设定。

4) 横拟电网电压三相不平衡的功能。能够输出包含负序分量的电压,其中负序分量和零序分量可以自由设定.

5) 模拟电网电压包含谐波的功能。能够输出在基波基础上的叠加谐波和间谐波的电压波形,叠加谐波的次数、谐波幅值、谐波与基波间的相位可根据测试需要设定,并且可以同时叠加多次谐波和间谐波.


1) 具有同步触发功能,可方便精准的进行低电压穿越试验。


1) 电子孤岛选项

电子孤岛选项采用了实时控制技术,可以实时检测光伏逆变器输出的有功和无功,并实时计算出需要的模拟负载电阻、电感和电容,在接收到孤岛负载启动命令后,以最后一刻计算出的负载参数值,作为孤岛负载参数,这样就可以按照试验中要求的负载匹配各种工况做孤岛检测实验,十几秒钟就可完成一个点的测试。

2) 阻抗模拟选项

阻抗模拟选项为用户提供一个电网线路阻抗和并网变压器的阻抗等效模型,当需要模拟不同的电网线路和变压器时,根据相应线路和变压器参数进行设定。

规格参数

输入参数

GS30

GS45

GS60

GS90

GS120

GS180

线电压

(3相,3线+地线(PE))380VLL±10%

线电流(@342V L-L)

50A

75A

100A

150A

200A

300A

频率

47~63Hz

效率

不低于90%

功率因数

0.95

输出参数

GS30

GS45

GS60

GS90

GS120

GS180

功率

30kVA

45kVA

60kVA

90kVA

120kVA

180kVA

电压

范围(L-N)

0~312Vac

分辨率

0.1V

精度

0.1%

总谐波失真

<0.2%(纯阻性负载)

负载调整率

0.2%FS

电压调整率

0.1%(输入线电压变化10%)

        电流

稳态电流/每相

32A

48A

64A

96A

128A

192A

峰值因数

2:1

分辨率

0.1A

        频率

范围

45Hz~65Hz

分辨率

0.01Hz

精度

±0.05%

    相位(3相模式)

范围

相位B/C相对于A有0.0~360.0°的偏角

精度

<1.2°(@50Hz)

        其它

谐波及间谐波编辑

最高50次(后置变压器最高25次)

保护

过流 过温 过载 短路

冷却方式

强迫风冷

噪音

65dB

运行环境

0~40℃ 20~80%RH(无凝露)

   选项

      -RLC

内置电子孤岛选项

      -RBI

去除能量回收功能(单相交流)

      -V460

输出电压范围460V L-N

      -V750

输出电压范围750V L-N

      -MC

定制电流范围,联系工厂

      -MF

定制频率范围,请联系工厂

      -IMP

模拟电网线路阻抗额并网变压器阻抗

      -LVRT

低电压穿越(零电压穿越),光伏逆变器测试

规格有变更,恕不另行通知

参数测试条件为:黄精温度范围25℃±5℃,阻性负载

支持更高功率定制
