  • 名称: MW级电网扰动模拟程控交流电源
  • 编号: a001
  • 浏览次数: 2143

资料下载


产品介绍

MW级电网扰动模拟程控交流源用于模拟产生电网电压偏差、频率偏差、三相电压不平衡、电压波动及闪变、频率波动、电网谐波及间谐波等电网扰动,并可模拟电网故障产生电压跌落和升高,可分别用于电压适应性测试、频率适应性测试、不平衡适应性测试、闪变适应性测试、谐波适应性测试、间谐波适应性测试、虚拟同步机功能测试,以及高/低电压穿越等,可同时满足试验室测试及电站现场的移动测试需求。

主要特点

产品功率器件采用IGBT,控制上采用PWM脉宽调制方式

具备电压幅值调节功能, 具备单相/两相/三相调节功能,能模拟三相电压、相间电压和单相电压跌落和升高

具备负序电压输出控制功能,电压幅值和相位独立可调,输出三相不平衡电压满足GB/T 15543的要求

具备输出频率调节能力,控制系统可自动输出一路低压触发信号,可实现与主电电气隔离

提供谐波电压适应性测试界面,可模拟电网产生谐波输出,可设置总电压谐波,不同次数谐波或不同次数谐波组合输出

提供间谐波电压适应性测试界面,可模拟电网产生不同次数间谐波输出.同时具备扫频功能.

提供电压闪变适应性测试界面,电压闪变值应满足GB/T 12326的要求,能够设置短时闪变值Pst,闪变时间可设.

具备输出过欠电压、过电流、过载、输入过欠压、过高温、短路,瞬间断电等自我保护功能,并能锁定故障,发出告警,显示故障.

具备四象限运行功能,能量可双向流动,具备四象限运行功能,可在电源和负载状态间快速切换

带隔离变压器,输出与电网电气隔离

符合电子、电工行业对工业环境用电源设备EMC测试要求,含抗扰度和发射要求

能够外接星三角隔离变压器

具备旁路功能,能够根据客户需要旁路掉测试设备.

完备的数据测量功能

具备人机交互界面


技术参数

项目

技术参数

输入技术参数

*额定工作电压

AC35/10kV±10%

*工作频率范围

50/60Hz±2.5Hz

向电网注入电流谐波

≤5%(1MVA~15MVA)

功率因数

≥0.99(50%额定功率以上)

≥0.90(20%-50%额定功率)

输出技术参数

*输出稳态电压范围

1)28kV~38.5kV(35kV电压等级)
2)8kV~11kV(10kV电压等级)

*输出暂态电压范围

不小于0~130%UN (UN含额定电压:35kV和10kV);

*输出电流范围

1)0~247A/相(35kV电压等级)
2)0~866A/相(10kV电压等级)

*额定输出容量

1MVA~15MVA

*输出频率范围

45Hz~66Hz

输出电压偏差

<1%UN(测试热稳定后2小时设备输出电压有效值偏差)

输出频率偏差

≤0.01Hz

输出三相电压不平衡度

≤0.2%

三相相角误差

≤0.5°

输出电压谐波

输出电压总谐波(THD)≤1%(空载);分次谐波小于GB/T 14549谐波允许值的50%

输出功率因数

≥0.99(阻性负载时);-0.99~+0.99(非阻性负载时)

交流输出电压直流分量范围要求

<0.2%

电压阶跃响应调节时间

<20ms(最快10ms)

电源调整率

1%(电源输入在±10%范围内波动时,负载输出的稳压精度值)

负载稳压率

±1%(阻性负载)

负载阶跃响应调节时间

<20ms

*交流输出过载能力

110%:1min;120%~140%:反时限;140%:立即保护

波峰因数

不小于2:1



其它



工作环境

工作环境温度范围:-25℃~45℃

湿度范围:0~95%RH,无凝露

海拔: 0~1500m(1500m以上可特殊定制)

冷却方式

水冷

结构形式

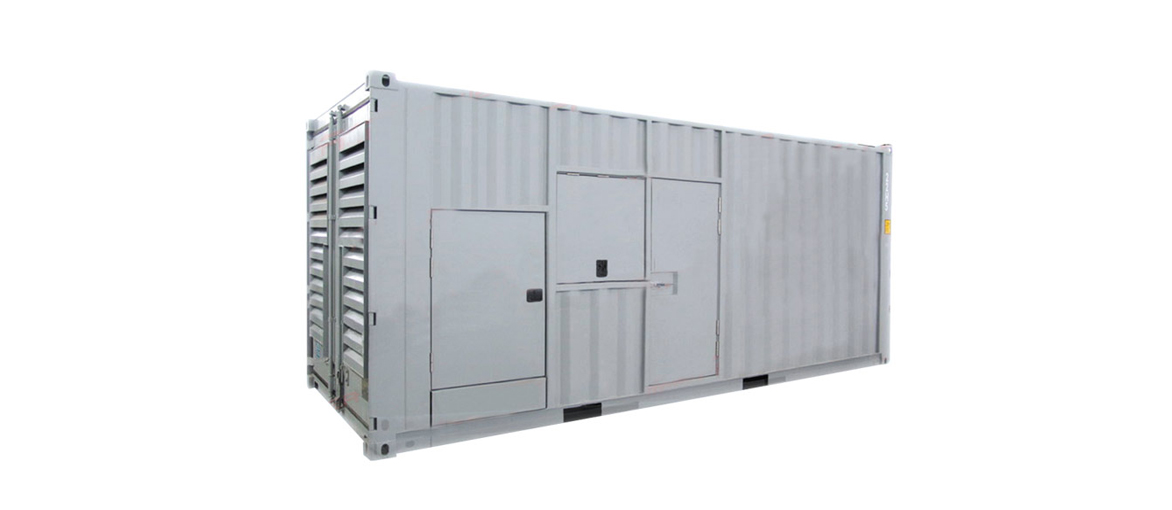

户外移动集装箱式,户内柜体式

噪声

≤85dB(集装箱外3米处均值,额定功率下);

≤75dB(集装箱外1米处均值,3MW额定功率下)

防护等级

集装箱式:IP54;户内试验设备:IP20

通讯接口

光纤/网线/WIFI

:其中*号标注条目为可根据客户要求定制
