主要特点
n 提供20kW至1000kW多个功率等级
n 具备CC/CV/CP三种设置可调功能
n 模拟光伏电池阵列的电流电压输出特性
n 兼顾逆变器的短路试验，提供短路试验时的大电流输出
n 具有限流功能，兼顾储能逆变器的检测试验等
n 高速最大功率点跟踪（MPPT）
n I-V曲线分辨率高，具备EN50530测试静态MPPT功能
n 采集和测量功能
n 可通过并联实现更高功率等级
n 可根据用户要求定制化开发
产品应用

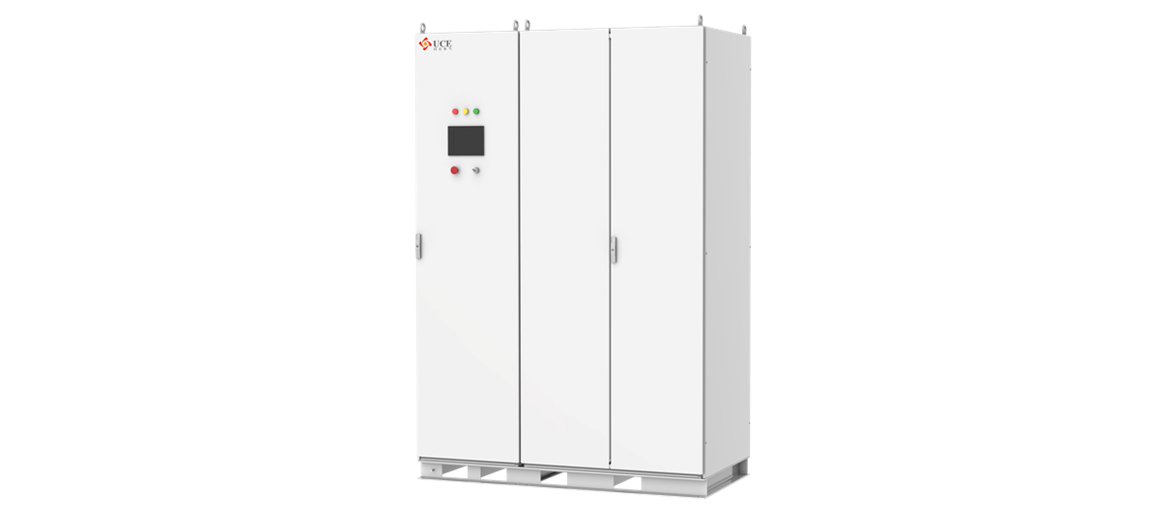

PVS系列光伏模拟器包含0~20KW至0-200KW的多个功率范围的型号，使用先进的PWM技术，将0~200KW的功率输出集成在一个尺寸仅为600~1200宽，1800mm高，600mm深的机柜当中；同时提供RS232, RS485, CAN, Ethernet等多种通讯接口，方便用户进行自动化测试。
PVS系列光伏模拟器采用IGBT脉冲整流器，埔入谐波电流小，功率因数高，适用于并网逆变器的裣测试验。
PVS系列光伏模拟器拟各种太阳能阵列输出曲线，包括不同溫度和光照下的I-V曲线以及电池板被遮罩情况下的I-V曲线。能够测试静态和动态条件下的MPPT工作点，并且实时显示在软件界面上。
PVS系列光伏模拟器配置强大的图形化软件，实时测量监控输出参数，完全满足EN50530, CGC/GF004等测试标准的要求。 并且可设置不同的工况，方便用户进行自动测试，提高测试效率。
功能强大的图形化软件
n 通过UocUsc Ump Imp 的设置即可方便的实现I-V曲线的生成
n 可存储多条不同参数的I-V曲线，可任意设定每条I-V曲线的执行时间
n 可通过上位机存入1024个点
n 可任意编辑遮罩下的I-V曲线
静态MPPT测试
可在此界面内打开编辑好的I-V曲线（依据EN50530）,验证光伏逆变器的静态最大功率追踪点（MPPT）效能，并实时的追踪状态（通过点的方式）显示在主界面中。
通过填充因子可模拟多种太阳能电池的输出特性
动态MPPT测试
可在此界面内打开编辑好的动态I-V曲线（依据EN50530），验证光伏逆变器的动态最大功率追踪点（MPPT）效能，并实时的将追踪状态（通过点的方式）显示在主界面中。
光伏阵列模拟器动态曲线操作界面（10%-50%PDCn测试）光伏阵列模拟器动态曲线操作界面（30%-100%PDCn测试）
光伏阵列模拟器动态曲线操作界面（SLOW开关机测试）
遮罩下I-V曲线测试
用户可将编辑好的I-V曲线数据保存通过上位机导入到机器内，每条I-V曲线由1024个点的组成，每个点由电压和电流组成。利用此功能用户可方便编辑各种曲线，例如有遮罩下的I-V曲线，此功能可测试光伏逆变器的遮罩下的I-V曲线追踪情况。
规格参数
在订购时，请指定输入电压（L-L）的设置
-280 | 针对208V±10%线电压，4线制输入配置 |
-230 | 针对230V±10%线电压，4线制输入配置 |
-380 | 针对230V±10%线电压，4线制输入配置 |
-400 | 针对400V±10%线电压，4线制输入配置 |
-480 | 针对480V±10%线电压，4线制输入配置 |
选项
-CAN | CAN总线接口 |
-LAN | 以太网程控接口 |
-M | 内置的测试功能 |
-V1500 | Voc电压范围0~1500Vdc |
规格如有变更，恕不另行通知
*参数测试条件为：环境温度范围25℃±5℃
*高功率请联系工厂
