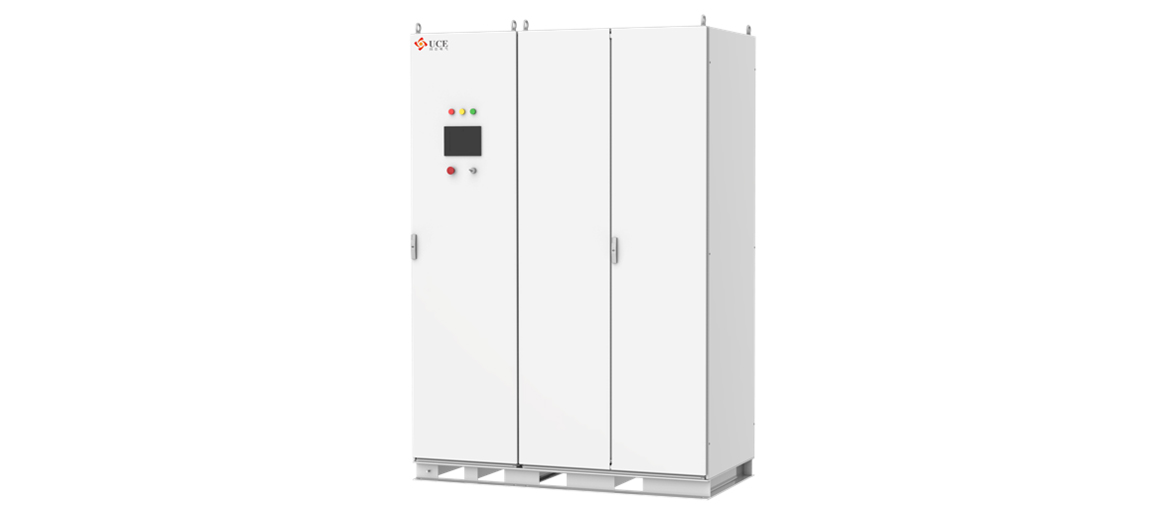

  • 名称: GDSL系列交直流电源/负载
  • 编号: a001
  • 浏览次数: 2143

资料下载


主要特点

模拟交流电源,单相或三相可选,模拟单相或三相交流电网

模拟交流负载,单相或三相可选

模拟直流电源,模拟光伏阵列,模拟电池,模拟直流电网等

模拟直流负载,模拟电池的充放电负载

产品介绍

1、GDSL系列交直流电源/负载包含0-30KVA0~180KVA的多个功率范围的型号,使用先进的PWM技术,将0-180KVA的功率输 出集成在一个尺寸仅600~1200mm宽,1800mmB , 600mm深的机柜当中;同时提供RS232, RS485,CAN,Ethernet等多种 通讯接口,方便用户进行自动化测试。

2、GDSL系列交直流电源/负载模拟交流电网时,能够模拟电压跌落、电压闪变、频率波动、三相不平衡以及电压畸变等常见电网现象,还能够横拟电子孤?和实际电网容置及线路阻抗。

3、模拟交流负载时,能够模拟交流负载的突加和突卸,模拟交流负载的波动、模拟交流负载短路,模拟谐波负载,模拟三相不平衡负载等。

4、模拟直流电源时,能够模拟直流电压跌落和升高、模拟直流线路阻抗、模拟直流间断,模拟光伏的IV曲线等。

5、模拟直流负载时,能够模拟直流负载的突加和突卸、模拟直流负载的波动和纹波、模拟直流双向负载等。

规格参数

输入参数

GDSL30

GDSL45

GDSL60

GDSL90

GDSL120

GDSL180

线电压

(3相,3线+地线(PE))380VLL±10%

线电流(@342V L-L)

50A

75A

100A

150A

200A

300A

频率

45~55Hz

效率

不低于90%

功率因数

0.95

输出参数

GDSL30

GDSL45

GDSL60

GDSL90

GDSL120

GDSL180

功率

30kVA

45kVA

60kVA

90kVA

120kVA

180kVA

电压

范围(L-N)

0~312Vac

分辨率

0.1V

精度

0.1%

总谐波失真

<0.2%(纯阻性负载)

负载调整率

0.2%FS

电压调整率

0.1%(输入线电压变化10%)

        电流

稳态电流/每相

32A

48A

64A

96A

128A

192A

峰值因数

2:1

分辨率

0.1A

        频率

范围

DC,45Hz~65Hz

分辨率

0.01Hz

精度

±0.05%

    相位(3相模式)

范围

相位B/C相对于A有0.0~360.0°的偏角

精度

<1.2°(@50Hz)

        其它

谐波及间谐波编辑

最高50次(后置变压器最高25次)

保护

过流 过温 过载 短路

冷却方式

强迫风冷

噪音

65dB

运行环境

0~40℃ 20~80%RH(无凝露)
